消防水流量計接線圖

點擊次數:4829 發布時間:2020-08-06 03:03:45

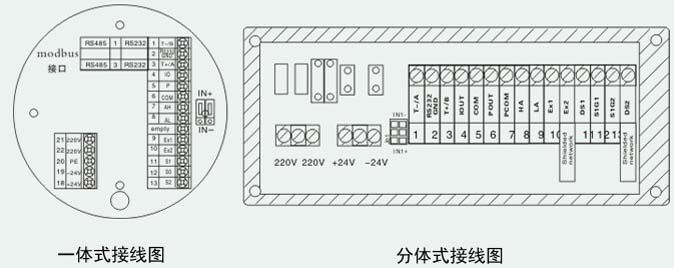

液體流量計接線圖
一體式消防水流量計端子符號說明:
(1)儀表電源:AC220V火線接“L”端子,零線接“N”端子。
(2)輸出信號:消防水流量計為4-20mA信號輸出時正*接“I+”端子,負*接“COM1”端子;消防水流量計為頻率信號輸出時正*接“P+”端子,負*接“COM2”端子。
(3)報警輸出:上限報警輸出接“AH”端子,報警地接“COM2”端子;下限報警輸出接“AL”端子,報警地接“COM2”端子。
(4)FUSE:儀表電源保險絲(1A)。
(5)RS485通訊:RS485通訊接“T+”和“T-”端子

分體式式消防水流量計端子符號說明:
(1)儀表電源:AC220V火線接“L”端子,零線接“N”端子。
(2)輸出信號:消防水流量計為4-20mA信號輸出時正*接“ICOUT”端子,負*接“ICOM”端子,“INSW”端子不接線;消防水流量計為頻率/頻率信號輸出時正*接“PUL+”端子,負*接“PCOM”端子。
(3)報警輸出:上限報警輸出接“ALM+”端子,報警地接“ALCOM”端子;下限報警輸出接“ALM-”端子,報警地接“ALCOM”端子。
(4)勵磁線圈:接傳感器勵磁線圈接“EXT+”和“EXT-”端子,“INSW”端子不接線。
(5)傳感器信號:“DS1”和“DS2”接傳感器信號線,“SGND”接外屏蔽線。
(6)信號電*:“SIG1”和“SIG2”接傳感器信號電*,“SGND”接外屏蔽線。
(7)RS485通訊:RS485通訊接“TSR+”和“TSR-”端子。
